Hitachi / Hikoki TRB27EA Engine Blower Spare Parts

Hitachi / Hikoki TRB27EA Engine Blower Spare Parts

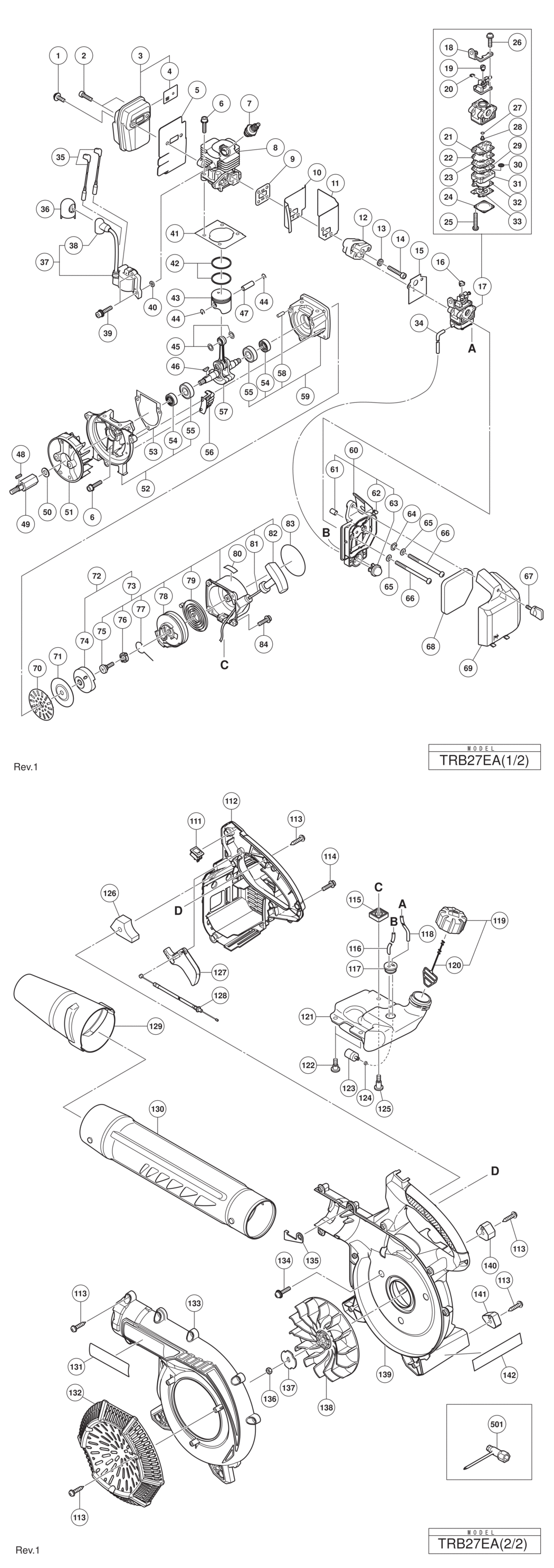

An exploded diagram and spare parts listing for the Hitachi / Hikoki TRB27EA Engine Blower
Ex VAT Inc VAT
1 - MACHINE SCREW (W/WASHERS) M4X8 (BLACK) HIT-6601439.A15 6601439 -
2 - SEAL LOCK HEX. SOCKET HD. BOLT M6X16 HIT-6600518.A27 6600518 -
3 - MUFFLER ASS'Y INCLUD.1 HIT-6601489.A2 6601489 -
4 - SPARK ARRESTER HIT-6601438.A3 6601438 -
5 - HEAT PROTECTION PANEL HIT-6601492.A0 6601492 -
6 - HEX. SOCKET HD. BOLT (W/SP.WASHER) M5X22 HIT-6601339.A27 6601339 -
7 - IGNITION PLUG (TORCH L7RTC) HIT-6600542.A12 6600542 -
8 - CYLINDER N27 HIT-6600903.A1 6600903 -
9 - INSULATOR GASKET HIT-6684865.A15 6684865 £1.67 £2.00
10 - AIR DEFLECTOR HIT-6601490.A0 6601490 -
11 - DEFLECTOR PACKING HIT-6601593.A0 6601593 -
12 - CARBURETOR INSULATOR HIT-6601491.A12 6601491 -
13 - SPRING WASHER D6 HIT-6600910.A15 6600910 -
14 - SEAL LOCK HEX. SOCKET HD. BOLT M6X27 HIT-6601358.A27 6601358 -
15 - CARBURETOR PACKING HIT-6698405.A1 6698405 £3.12 £3.74
16 - SWIVEL CAP HIT-6691337.A42 6691337 £1.67 £2.00
17 - CARBURETOR ASS'Y INCLUD.18-33 HIT-6601487.A6 6601487 -
18 - CABLE ADJUST STAY HIT-6699287.A15 6699287 -
19 - SWIVEL HIT-6696830.A9 6696830 -
20 - STOP RING HIT-6684696.A152 6684696 -
21 - PUMP GASKET HIT-6684692.A39 6684692 £17.28 £20.73
22 - PUMP DIAPHRAGM HIT-6684693.A138 6684693 £5.70 £6.84
23 - PUMP PLATE HIT-6691242.A5 6691242 -
24 - DIAPHRAGM COVER-METERING HIT-6685222.A8 6685222 £5.70 £6.84
25 - SET SCREW HIT-6691312.A6 6691312 -
26 - SET SCREW M3X12 HIT-6696829.A36 6696829 -
27 - O-RING HIT-6684695.A61 6684695 £1.67 £2.00
28 - JET HIT-000000.A3070 000000 -
29 - CIRCUIT PLATE HIT-6691234.A53 6691234 -
30 - INLET SCREEN HIT-6684700.A153 6684700 -
31 - PUMP BODY COMP. HIT-6696828.A9 6696828 £13.28 £15.93
32 - DIAPHRAGM PACKING-METERING HIT-6685220.A166 6685220 £2.81 £3.37
33 - METERING DIAPHRAGM HIT-6684690.A45 6684690 £24.05 £28.86
34 - FUEL PIPE HIT-6601444.A11 6601444 -
35 - CORD HIT-6601505.A3 6601505 -
36 - PLUG CAP COVER HIT-6601598.A6 6601598 -
37 - IGNITION COIL ASS'Y INCLUD.38 HIT-6698397.A1 6698397 £24.24 £29.09
38 - CORD HIT-6696833.A13 6696833 -
39 - HEX. SOCKET HD. BOLT (W/WASHERS) M4X18 HIT-6698388.A53 6698388 £1.67 £2.00
40 - GLASS WASHER HIT-6698700.A27 6698700 £1.67 £2.00
41 - CYLINDER PACKING HIT-6600510.A6 6600510 -
42 - PISTON RING HIT-6601353.A12 6601353 -
43 - PISTON (M) HIT-6600905.A11 6600905 -
44 - CIR CLIP HIT-6684590.A52 6684590 £1.67 £2.00
45 - SHIM HIT-6600909.A8 6600909 -
46 - WOODRUFF KEY 3X13X4.5 HIT-6601343.A24 6601343 -
47 - PISTON PIN HIT-6601344.A3 6601344 -
48 - FEATHER KEY 3X3X12 HIT-937177.A0 937177 £1.67 £2.00
49 - SPECIAL BOLT (A) HIT-6601594.A6 6601594 -
50 - BOLT WASHER M8 (BLACK) HIT-323212.A23 323212 £1.67 £2.00
51 - MAGNETO ROTOR HIT-6699289.A26 6699289 £24.52 £29.43
52 - CRANK CASE (F) ASS'Y INCLUD.54 HIT-6601619.A15 6601619 -
53 - CRANK CASE PACKING HIT-6600514.A10 6600514 -
54 - OIL SEAL TB 12227 HIT-6684607.A51 6684607 £4.07 £4.88
55 - BALL BEARING 6001 C3 HIT-6684608.A148 6684608 £5.70 £6.84
56 - CRANK CASE GUARD HIT-6600924.A13 6600924 -
57 - CRANK SHAFT HIT-6601624.A6 6601624 -
58 - KNOCK PIN 4X12 HIT-6696947.A13 6696947 -
59 - CRANK CASE (R) ASS'Y INCLUD.54 HIT-6601620.A0 6601620 -
60 - AIR CLEANER BASE ASS'Y INCLUD.61-63 HIT-6600911.A7 6600911 -
61 - COLLAR M5 HIT-6601340.A0 6601340 -
62 - CHOKE VALVE HIT-6601341.A14 6601341 -
63 - PRIMING PUMP COMP. HIT-6685139.A51 6685139 £10.67 £12.80
64 - WAVE WASHER 8 HIT-334242.A20 334242 -
65 - BOLT WASHER D5 HIT-6685407.A5 6685407 -
66 - SCREW M5X55 HIT-6601592.A6 6601592 -
67 - COVER SETTING BOLT HIT-6601509.A6 6601509 -
68 - AIR CLEANER ELEMENT HIT-6600529.A18 6600529 -
69 - AIR CLEANER COVER HIT-6601484.A6 6601484 -
70 - RECOIL FAN (A) HIT-6601625.A0 6601625 -
71 - RECOIL FAN (B) HIT-6601626.A6 6601626 -
72 - RECOIL STARTER ASS'Y INCLUD.73 HIT-6600408.A9 6600408 £12.85 £15.42
73 - RECOIL ASS'Y INCLUD.75-79 HIT-6600406.A9 6600406 £11.06 £13.27
74 - STARTER PULLEY HIT-6600407.A1 6600407 £1.67 £2.00
75 - RECOIL SET SCREW HIT-6600404.A9 6600404 -
76 - SWING ARM HOLDER HIT-6600402.A8 6600402 -
77 - SWING ARM HIT-6600401.A1 6600401 -
78 - RECOIL REEL HIT-6600405.A1 6600405 -
79 - RECOIL SPRING HIT-6600403.A1 6600403 -
80 - TANK MARK LABEL (25:1) HIT-6698922.A3 6698922 -
81 - RECOIL ROPE 3X800 HIT-6600400.A8 6600400 -
82 - RECOIL HANDLE HIT-6600399.A2 6600399 -
83 - NAME PLATE HIT-000000.A2320 000000 -
84 - HEX. SOCKET HD. BOLT (W/FLANGE) M4X14 HIT-6601591.A11 6601591 -
111 - STOP SWITCH HIT-6601275.A26 6601275 £1.67 £2.00
112 - MUFFLER PROTECTOR (VERMILION) HIT-6601482.A2 6601482 -
113 - TAPPING SCREW (W/FLANGE) D5X20 (BLACK) HIT-302089.A16 302089 £1.67 £2.00
114 - HEX. SOCKET HD. BOLT (W/FLANGE) M4X14 HIT-6601591.A12 6601591 -
115 - SPACER HIT-6699558.A40 6699558 -
116 - FUEL PIPE L70 HIT-6699014.A30 6699014 £2.77 £3.32
117 - FUEL GROMMET HIT-6600358.A24 6600358 £1.67 £2.00
118 - FUEL PIPE L140 HIT-6600521.A12 6600521 £1.67 £2.00
119 - FUEL TANK CAP ASS'Y INCLUD.120 HIT-6698402.A78 6698402 -
120 - TANK CAP CHAIN HIT-6698732.A18 6698732 -
121 - TANK HIT-6600519.A14 6600519 -
122 - BOLT (W/FLANGE) L17.8 HIT-6696574.A39 6696574 £1.67 £2.00
123 - PUMP FILTER HIT-6600351.A27 6600351 £4.45 £5.34
124 - CLIP HIT-6696949.A40 6696949 £1.67 £2.00
125 - BOLT (W/FLANGE) L23.8 HIT-6698512.A26 6698512 £1.67 £2.00
126 - HEAT PROTECTION SPONGE HIT-6601623.A0 6601623 -
127 - THROTTLE LEVER HIT-6698391.A8 6698391 £1.67 £2.00
128 - THROTTLE WIRE COMP. HIT-6698399.A7 6698399 £3.24 £3.89
129 - NOZZLE (B) HIT-6698394.A8 6698394 £8.72 £10.47
130 - NOZZLE (A) HIT-6601600.A3 6601600 -
131 - BRAND LABEL HIT-000000.A2321 000000 -
132 - GUARD NET (A) HIT-6601486.A1 6601486 -
133 - VOLUTE CASE (A) VERMILION HIT-6601477.A3 6601477 -
134 - MACHINE SCREW (W/WASHERS) M5X18 HIT-6600920.A10 6600920 -
135 - STOPPER PLATE (A) HIT-6601501.A5 6601501 -
136 - U-NUT M8 HIT-6684932.A4 6684932 £1.67 £2.00
137 - WASHER (A) HIT-6601627.A0 6601627 -
138 - FAN HIT-6601485.A3 6601485 -
139 - FAN CASE (VERMILION) HIT-6601479.A2 6601479 -
140 - WEIGHT (F) HIT-6601595.A3 6601595 -
141 - WEIGHT (R) HIT-6601629.A3 6601629 -
142 - CAUTION MARK (EU) HIT-000000.A2322 000000 -
501 - BOX WRENCH (HEX. SOCKET 17/19) HIT-6684764.A11 6684764 £7.64 £9.17
601 - FLAT NOZZLE HIT-6699184.A2 6699184 -
