Hitachi / Hikoki TCG27EBS Engine Brush Cutter Spare Parts

Hitachi / Hikoki TCG27EBS Engine Brush Cutter Spare Parts

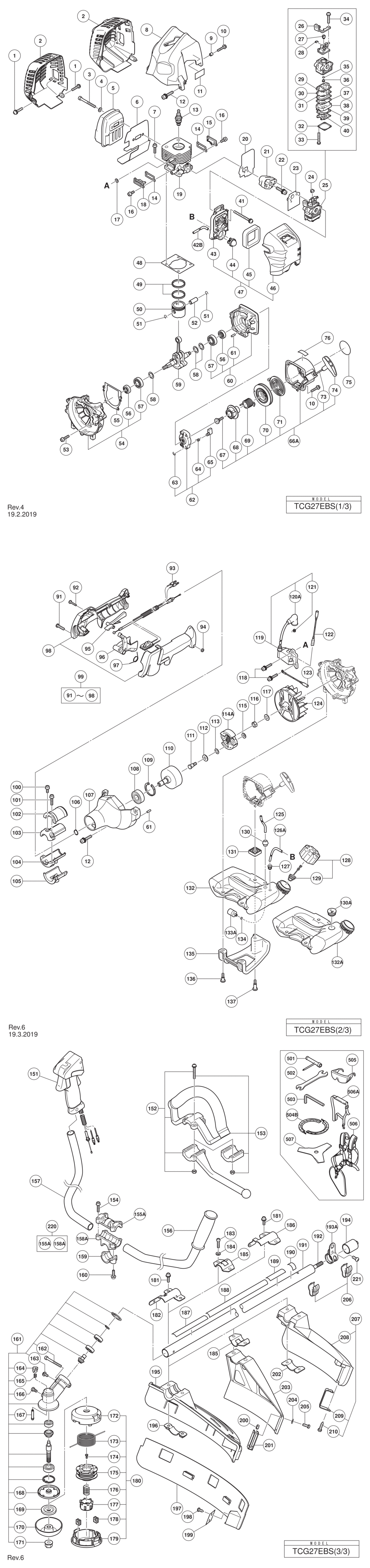

An exploded diagram and spare parts listing for the Hitachi / Hikoki TCG27EBS Engine Brush Cutter
Ex VAT Inc VAT
1 - SCREW (W/WASHERS) M5X16 (BLACK) HIT-791045.A15 791045 £2.71 £3.25
2 - MUFFLER COVER HIT-6698493.A2 6698493 £5.88 £7.06
*2 - MUFFLER COVER FOR EUROPE HIT-6600322.A7 6600322 £10.60 £12.72
3 - HEX. SOCKET HD. BOLT M6X55 HIT-6696819.A4 6696819 -
*3 - HEX. SOCKET HD. BOLT M6X65 FOR EUROPE HIT-6698384.A29 6698384 -
4 - BOLT WASHER M6 (10 PCS.) HIT-949432.A100 949432 £1.67 £2.00
5 - MUFFLER HIT-6698477.A18 6698477 £15.61 £18.73
*5 - MUFFLER (B) FOR EUROPE HIT-6600461.A11 6600461 -
6 - HEAT PROTECTION PANEL HIT-6600324.A5 6600324 -
7 - HEX. SOCKET BOLT M5X20 HIT-6696958.A5 6696958 -
8 - CYLINDER COVER HIT-6699431.A2 6699431 -
9 - COLLAR (B) HIT-6600008.A0 6600008 -
10 - HEX. SOCKET HD. BOLT (W/FLANGE) M4X18 HIT-6696326.A1 6696326 -
11 - RCM+EAC MARK HIT-000000.A5661 000000 -
12 - SEAL LOCK HEX. SOCKET HD. BOLT M5X30 HIT-6698950.A17 6698950 -
*13 - SPARK PLUG ASS'Y CJ6 HIT-6699322.A6 6699322 £3.73 £4.48
*13 - SPARK PLUG ASS'Y BMR7A FOR AUS HIT-6699316.A64 6699316 £12.43 £14.92
14 - COVER PACKING HIT-6698365.A8 6698365 £1.67 £2.00
15 - SCAVENGING COVER (A) HIT-6698484.A17 6698484 -
16 - HEX. SOCKET HD. BOLT M4X12 HIT-6698385.A4 6698385 -
17 - GLASS WASHER HIT-6698700.A8 6698700 £1.67 £2.00
18 - SCAVENGING COVER (B) HIT-6698485.A5 6698485 -
19 - CYLINDER HIT-6698480.A12 6698480 £50.30 £60.36
20 - INTAKE PACKING HIT-6699437.A13 6699437 £1.67 £2.00
21 - CARBURETOR INSULATOR HIT-6698387.A3 6698387 £4.72 £5.66
22 - SEAL LOCK HEX. SOCKET BOLT (W/WASHERS)M5 HIT-6698844.A61 6698844 £1.67 £2.00
23 - CARBURETOR PACKING HIT-6698405.A31 6698405 £3.12 £3.74
24 - SWIVEL CAP HIT-6691337.A67 6691337 £1.67 £2.00
25 - CARBURETOR ASS'Y WYC-37 INCLUD.26-40 HIT-6600326.A3 6600326 £38.72 £46.46
26 - CABLE ADJUST STAY HIT-6699287.A4 6699287 -
27 - SWIVEL HIT-6696830.A22 6696830 -
28 - STOP RING HIT-6684696.A182 6684696 -
29 - PUMP GASKET HIT-6684692.A20 6684692 £17.28 £20.73
30 - PUMP DIAPHRAGM HIT-6684693.A168 6684693 £5.70 £6.84
31 - PUMP PLATE HIT-6691242.A26 6691242 -
32 - DIAPHRAGM COVER-METERING HIT-6685222.A74 6685222 £5.70 £6.84
33 - SET SCREW HIT-6691312.A33 6691312 -
34 - SET SCREW M3X12 HIT-6696829.A26 6696829 -
35 - O-RING HIT-6684695.A35 6684695 £1.67 £2.00
36 - MAIN JET HIT-000000.A5663 000000 -
37 - CIRCUIT PLATE HIT-6691234.A31 6691234 -
38 - PUMP BODY COMP. HIT-6696828.A22 6696828 £13.28 £15.93
39 - DIAPHRAGM PACKING-METERING HIT-6685220.A105 6685220 £2.81 £3.37
40 - METERING DIAPHRAGM HIT-6684690.A20 6684690 £24.05 £28.86
41 - MACHINE SCREW (W/WASHERS) M5X60 (BLACK) HIT-307224.A10 307224 £1.67 £2.00
42B - FUEL PIPE HIT-6601444.A4 6601444 -
43 - AIR CLEANER HOUSING HIT-66965549.A15 66965549 £15.62 £18.74
44 - PRIMING PUMP COMP. HIT-6685139.A20 6685139 £10.67 £12.80
45 - CLEANER ELEMENT HIT-6690347.A2 6690347 £7.15 £8.58
46 - CLEANER COVER HIT-6699185.A16 6699185 £11.28 £13.53
47 - AIR CLEANER (A) ASS'Y INCLUD.43-46 HIT-6699132.A14 6699132 £13.52 £16.23
48 - CYLINDER PACKING HIT-6698366.A11 6698366 £1.67 £2.00
49 - PISTON RING HIT-6686121.A27 6686121 £6.47 £7.76
50 - PISTON HIT-6699432.A0 6699432 £12.43 £14.92
51 - CIR CLIP HIT-6684590.A19 6684590 £1.67 £2.00
52 - PISTON PIN HIT-6684591.A73 6684591 £3.29 £3.95
53 - HEX. SOCKET HD. BOLT (W/SP.WASHER) M5X18 HIT-6698386.A69 6698386 -
54 - CRANK CASE (B) ASS'Y INCLUD.56 HIT-6698370.A6 6698370 £23.00 £27.60
55 - CRANK CASE PACKING HIT-6698371.A12 6698371 £1.67 £2.00
56 - OIL SEAL TB 12227 HIT-6684607.A9 6684607 £4.07 £4.88
57 - BALL BEARING 6001 C3 HIT-6684608.A186 6684608 £5.70 £6.84
58 - SHIM T0.5 HIT-6698490.A13 6698490 -
59 - CRANK SHAFT HIT-6699438.A0 6699438 -
60 - CRANK CASE (A) ASS'Y INCLUD.56 HIT-6698369.A12 6698369 £17.94 £21.53
61 - KNOCK PIN 4X12 HIT-6696947.A23 6696947 -
62 - STARTER PULLEY ASS'Y INCLUD.63-65 HIT-6684681.A23 6684681 £18.16 £21.79
63 - D4E RETAINING RING HIT-6685101.A51 6685101 -
64 - STARTER PAWL SPRING HIT-6684684.A98 6684684 £3.29 £3.95
65 - STARTER PAWL HIT-6684685.A19 6684685 £5.07 £6.08
66A - RECOIL STARTER BODY ASS'Y INCLUD.67-71 HIT-6601570.A48 6601570 £23.15 £27.78
67 - SET SCREW HIT-6684679.A31 6684679 £2.98 £3.57
68 - CAM PLATE HIT-6699996.A3 6699996 £4.28 £5.13
69 - DAMPER SPRING HIT-6684677.A12 6684677 £5.70 £6.84
70 - STARTER ROPE REEL HIT-6699997.A86 6699997 -
71 - RECOIL SPRING HIT-6684675.A134 6684675 £8.82 £10.58
73 - STARTER ROPE 3.5X860 HIT-6684674.A7 6684674 £5.70 £6.84
74 - STARTER HANDLE HIT-6684680.A91 6684680 £5.87 £7.04
75 - NAME PLATE HIT-000000.A5664 000000 -
*76 - TANK MARK LABEL (25:1) HIT-6698922.A21 6698922 -
*76 - TANK MARK LABEL (50:1) FOR AUS HIT-6698921.A17 6698921 -
91 - MACHINE SCREW M5X20 (BLACK) FOR (SL) HIT-6699195.A2 6699195 -
92 - P TITE SCREW D4X20 (BLACK) FOR (SL) HIT-6699194.A15 6699194 -
93 - SWITCH WIRE SET FOR (SL) HIT-6699197.A2 6699197 -
94 - NUT M5 FOR (SL) HIT-6699196.A15 6699196 -
95 - STOP LEVER FOR (SL) HIT-6699192.A15 6699192 -
96 - LONG LEVER FOR (SL) HIT-6699191.A2 6699191 -
97 - RETURN SPRING FOR (SL) HIT-6699193.A2 6699193 -
98 - STAY SET FOR (SL) HIT-6699190.A15 6699190 -
99 - THROTTLE LEVER (A) ASS'Y INCLUD.91-98 FOR (SL) HIT-6699133.A3 6699133 -
100 - HEX. SOCKET HD. BOLT (W/SP.WASHER) M5X12 HIT-6699176.A5 6699176 £1.67 £2.00
101 - HEX. HOLE BOLT 5X22/S HIT-6695492.A38 6695492 -
102 - ANTI VIBE RUBBER (A) HIT-6696963.A6 6696963 £3.12 £3.74
103 - PIPE HOLDER (A) HIT-6698643.A37 6698643 £3.56 £4.27
104 - PIPE HOLDER (B) HIT-6698644.A10 6698644 £3.56 £4.27
105 - ANTI VIBE RUBBER (B) HIT-6696964.A34 6696964 £3.02 £3.63
106 - RETAINING RING FOR D12 SHAFT (10 PCS.) HIT-939542.A41 939542 £2.98 £3.57
107 - FAN CASE (A) HIT-6699433.A7 6699433 £22.42 £26.91
108 - BALL BEARING 6301ZZC3 HIT-6699435.A15 6699435 £4.28 £5.13
109 - RETAINING RING 37MM HIT-322813.A23 322813 £1.67 £2.00
110 - CLUTCH SHAFT HIT-6699434.A0 6699434 £11.28 £13.53
111 - STEP BOLT HIT-6696469.A9 6696469 £2.84 £3.41
112 - BENT WASHER 8 HIT-6684648.A16 6684648 £1.67 £2.00
113 - CLUTCH PLATE (A) HIT-6696546.A3 6696546 £1.67 £2.00
114A - CLUTCH HIT-6601431.A6 6601431 -
115 - CLUTCH WASHER (B) HIT-6699131.A3 6699131 -
116 - FLYWHEEL NUT HIT-6685337.A21 6685337 -
117 - BOLT WASHER M8 (BLACK) HIT-323212.A6 323212 £1.67 £2.00
118 - HEX. SOCKET HD. BOLT (W/WASHERS) M4X18 HIT-6698388.A77 6698388 £1.67 £2.00
119 - IGNITION COIL ASS'Y INCLUD.120A HIT-6699436.A0 6699436 -
120A - PLUG CAP HIT-6601421.A32 6601421 £1.67 £2.00
121 - METAL FITTING OF PLUG CAP HIT-6699933.A12 6699933 -
122 - CORD HIT-6696544.A3 6696544 -
123 - EARTH CORD HIT-6696545.A47 6696545 -
124 - MAGNETO ROTOR COMP. HIT-6698396.A19 6698396 £11.52 £13.82
125 - FUEL PIPE HIT-6698716.A38 6698716 £5.61 £6.73
126A - FUEL PIPE L70 HIT-6699014.A40 6699014 £2.77 £3.32
127 - RETURN GROMMET TILL 7.2015 HIT-6697846.A62 6697846 £2.08 £2.50
128 - FUEL TANK CAP ASS'Y INCLUD.129 HIT-6698402.A29 6698402 -
129 - TANK CAP CHAIN HIT-6698732.A76 6698732 -
130 - FUEL GROMMET TILL 7.2015 HIT-6688156.A55 6688156 -
130A - FUEL GROMMET SINCE 8.2015 HIT-6600358.A69 6600358 £1.67 £2.00
131 - SPACER HIT-6699558.A9 6699558 -
132 - TANK (B) TILL 7.2015 HIT-6600317.A14 6600317 £12.36 £14.83
132A - TANK (C) SINCE 8.2015 HIT-6600354.A3 6600354 -
133A - PUMP FILTER HIT-6600351.A74 6600351 £4.45 £5.34
134 - CLIP HIT-6696949.A19 6696949 £1.67 £2.00
135 - STAND HIT-6694787.A1 6694787 £3.56 £4.27
136 - FLANGE BOLT HIT-6696557.A29 6696557 £1.67 £2.00
137 - BOLT (W/FLANGE) L27.8 HIT-6698991.A22 6698991 -
151 - THROTTLE LEVER (B) FOR (S) HIT-6699446.A3 6699446 -
152 - LOOP HANDLE (W/BARRIER) FOR AUS (SL) HIT-6699448.A6 6699448 -
153 - LOOP HANDLE FOR TPE (SL) HIT-6699449.A7 6699449 -
154 - HEX. HOLE BOLT M5X25/S FOR (S) HIT-6684709.A35 6684709 £1.67 £2.00
155A - HANDLE HOLDER (A) SINCE 7.2015 FOR (S) HIT-6600500.A11 6600500 -
156 - HANDLE (LEFT) FOR (S) HIT-6698638.A11 6698638 -
157 - HANDLE (RIGHT) FOR (S) HIT-6699447.A4 6699447 -
158A - HANDLE HOLDER (B) SINCE 7.2015 FOR (S) HIT-6600501.A20 6600501 -
159 - HANDLE HOLDER (C) FOR (S) HIT-6696578.A21 6696578 -
160 - HEX. HOLE BUTTON BOLT M6X25 FOR (S) HIT-6684714.A121 6684714 £1.67 £2.00
161 - GEAR CASE ASS'Y (4BB) INCLUD.162-171 HIT-6699439.A13 6699439 £60.67 £72.80
162 - HEX. SOCKET HD. BOLT M5X30 (10 PCS.) HIT-949664.A29 949664 £4.33 £5.20
163 - SCREW 5X12/W.S HIT-6695414.A14 6695414 £1.67 £2.00
164 - CAP HIT-6600005.A17 6600005 -
165 - SPRING HIT-6600006.A2 6600006 -
166 - BOLT (W/PLUS) M6X8 HIT-6684737.A52 6684737 -
167 - LOCK PIN HIT-6600007.A17 6600007 -
168 - CUTTER HOLDER (A) HIT-6699441.A17 6699441 -
169 - CUTTER HOLDER (B) HIT-6698659.A26 6698659 £15.99 £19.19
170 - NUT COVER HIT-6699188.A45 6699188 £10.93 £13.12
171 - U-NUT (LEFT HAND) M10 HIT-335759.A28 335759 £1.67 £2.00
172 - COVER HIT-6698937.A14 6698937 £22.42 £26.91
173 - NYLON CORD HIT-000000.A5665 000000 -
174 - SET SCREW HIT-6698795.A37 6698795 -
175 - REEL HIT-6698939.A14 6698939 -
176 - RETURN SPRING HIT-6698941.A14 6698941 -
177 - BUTTON HIT-6698940.A4 6698940 -
178 - CORD GUIDE HIT-6698942.A4 6698942 -
179 - CASE HIT-6698938.A4 6698938 -
180 - NYLON HEAD ASS'Y INCLUD.172-179 HIT-6698639.A5 6698639 £31.92 £38.31
181 - HEX. HOLE BUTTON BOLT M6X25 FOR AUS (S) HIT-6684714.A122 6684714 £1.67 £2.00
182 - COVER BRACKET FOR AUS (S) HIT-6699442.A3 6699442 -
183 - HEX. SOCKET HD. BOLT (W/BUTTON) M6X20 FOR TPA (S) HIT-6685064.A11 6685064 -
*183 - HEX. SOCKET HD. BOLT (W/BUTTON) M6X20 UAE (S) HIT-6685064.A12 6685064 -
184 - SPRING WASHER M6 (10 PCS.) FOR TPA (S) HIT-949455.A3 949455 £1.67 £2.00
*184 - SPRING WASHER M6 (10 PCS.) UAE (S) HIT-949455.A4 949455 £1.67 £2.00
185 - COVER BRACKET FOR TPA (S) HIT-6696978.A5 6696978 -
*185 - COVER BRACKET MEX (SL) HIT-6696978.A6 6696978 -
186 - COVER BRACKET FOR AUS (SL) HIT-6699444.A2 6699444 -
188 - CAUTION MARK HIT-6684959.A9 6684959 -
189 - LEVEL MARK FOR AUS (SL) HIT-6684852.A2 6684852 -
190 - LEVEL MARK HIT-6684851.A53 6684851 -
191 - MAIN PIPE HIT-6699445.A5 6699445 -
192 - DRIVE SHAFT HIT-6698514.A13 6698514 £19.46 £23.35
193A - HANGER HIT-6600504.A26 6600504 £1.67 £2.00
194 - CAP (A) HIT-6698515.A19 6698515 -
195 - GUARD FOR AUS (S) HIT-6696980.A29 6696980 £27.49 £32.99
196 - GUARD HOLDER FOR AUS (S) HIT-6696951.A14 6696951 £3.02 £3.63
197 - COVER GUARD FOR AUS (S) HIT-6696950.A23 6696950 £11.18 £13.42
198 - TAPPING SCREW 4X14 FOR AUS (S) HIT-6684751.A51 6684751 £1.67 £2.00
199 - KNIFE FOR AUS (S) HIT-6684750.A49 6684750 £3.64 £4.37
200 - NUT M4 (10 PCS.) FOR TPE (S) HIT-949554.A13 949554 £1.67 £2.00
*200 - NUT M4 (10 PCS.) MEX (SL) HIT-949554.A14 949554 £1.67 £2.00
201 - KNIFE FOR TPE (S) HIT-6696584.A27 6696584 -
*201 - KNIFE UAE (S) HIT-6696584.A28 6696584 -
202 - COVER HOLDER FOR AUS (SL) HIT-6698813.A8 6698813 -
203 - GUARD FOR TPE (S) HIT-6696981.A3 6696981 -
*203 - GUARD UAE (S) HIT-6696981.A4 6696981 -
204 - BOLT WASHER M4 (BLACK) FOR TPE (S) HIT-323210.A10 323210 -
*204 - BOLT WASHER M4 (BLACK) UAE (S) HIT-323210.A11 323210 -
205 - MACHINE SCREW (W/SP. WASHER) M4X12 FOR TPE (S) HIT-6685068.A17 6685068 -
*205 - MACHINE SCREW (W/SP. WASHER) M4X12 UAE (S) HIT-6685068.A18 6685068 -
206 - WIRE CLAMP FOR (S) HIT-6699450.A3 6699450 -
207 - COVER ASS'Y INCLUD.208-210 FOR AUS (SL) HIT-6697880.A10 6697880 -
208 - GUARD 24 DIA. FOR AUS (SL) HIT-6690272.A12 6690272 -
209 - KNIFE FOR AUS (SL) HIT-6693388.A11 6693388 -
210 - TAPPING SCREW 5X20 FOR AUS (SL) HIT-6684753.A36 6684753 £1.67 £2.00
220 - HANDLE HOLDER (A).(B) SET INCLUD.155A HIT-6600499.A27 6600499 -
221 - MACHINE SCREW M5X10 (10 PCS.) HIT-949236.A40 949236 £1.67 £2.00
501 - BOX WRENCH (HEX. SOCKET 17/19) HIT-6684764.A87 6684764 £7.64 £9.17
502 - WRENCH 8X10 HIT-6696596.A24 6696596 -
503 - HEX. BAR WRENCH 4MM HIT-944458.A44 944458 £1.67 £2.00
504B - CUTTER COVER FOR AUS (S) HIT-6684768.A4 6684768 -
505 - PROTECTIVE GLASSES HIT-875769.A29 875769 -
*506 - SHOULDER STRAP S FOR AUS (SL) HIT-6695795.A6 6695795 -
*506 - SHOULDER HARNESS D3X FOR (S) HIT-6695796.A17 6695796 £25.30 £30.36
506A - SHOULDER BELT SINGLE HIT-6601420.A25 6601420 -
507 - BLADE 3TX255XT1.8 FOR AUS (S) HIT-6698711.A27 6698711 -

Carry On Shopping

Try these categories

Engine Brush Cutter

Recently Viewed

Hitachi / Hikoki TCG27EBS Engine Brush Cutter Spare Parts

x
Powered by kartris
