Hitachi / Hikoki FD10SB Drill Spare Parts

Hitachi / Hikoki FD10SB Drill Spare Parts

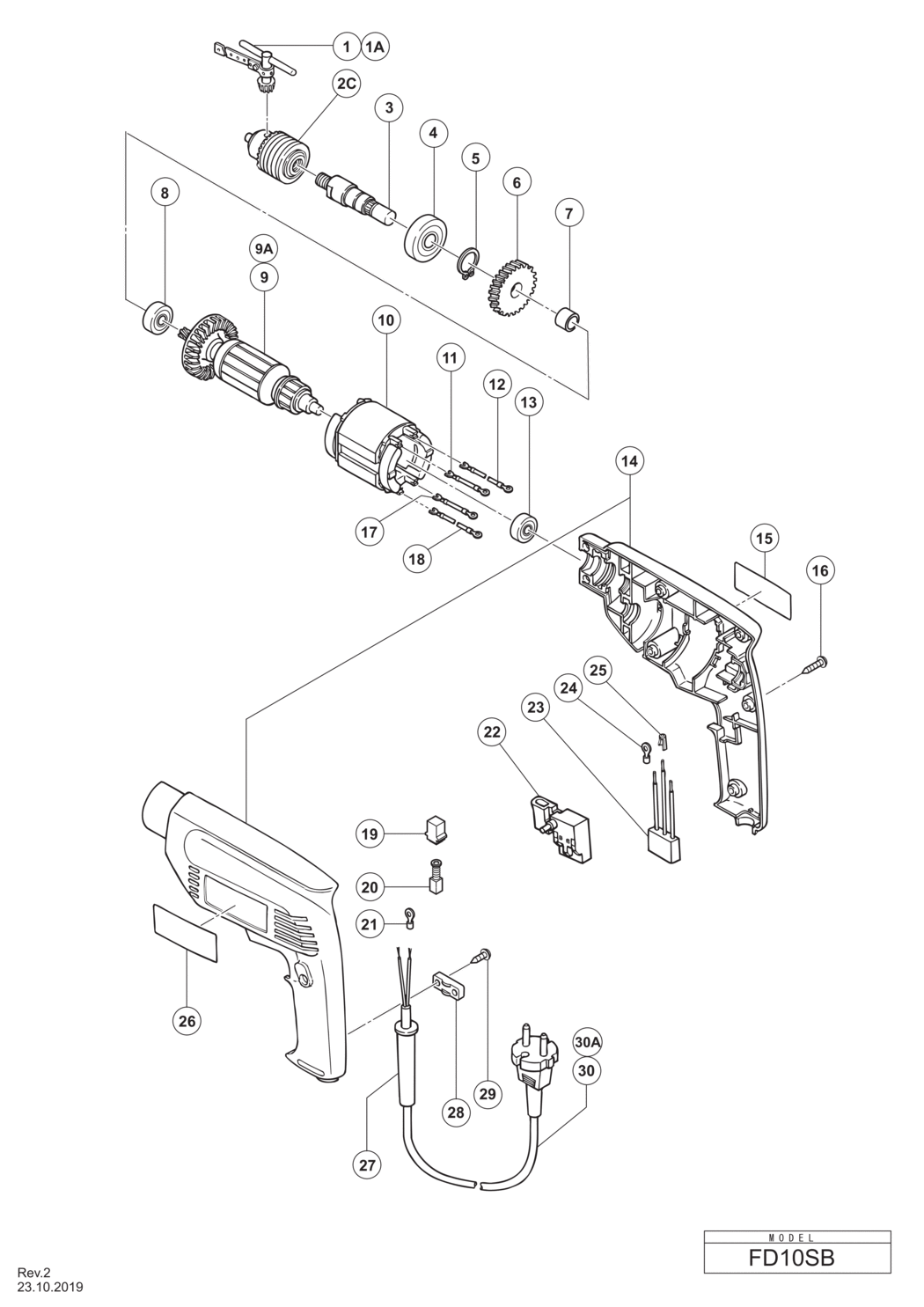

An exploded diagram and spare parts listing for the Hitachi / Hikoki FD10SB Drill
Ex VAT Inc VAT
1 - CHUCK WRENCH 10TL2 HIT-980057.A1 980057 £4.99 £5.99
1A - 6X80 CHUCK KEY HIT-000000.A3946 000000 -
2C - 3/8X24UNF 10MM DRILL CHUCK HIT-000000.A3949 000000 -
3 - SPINDLE HIT-312368.A1 312368 -
4 - BALL BEARING 6202VVCMPS2L HIT-6202VV.A32 6202VV £7.02 £8.42
5 - RETAINING RING FOR D15 SHAFT (10 PCS.) HIT-939544.A48 939544 £3.64 £4.37
6 - GEAR HIT-994721.A1 994721 -
7 - METAL (B) HIT-954789.A8 954789 £1.67 £2.00
8 - BALL BEARING 608VVC2PS2L HIT-608VVM.A47 608VVM £5.70 £6.84
9 - ARMATURE 110V-127V HIT-360455C.A0 360455C -
9A - ARMATURE 220V-230V HIT-360455E.A0 360455E -
9A - ARMATURE 230V-240V FOR SIN HIT-360455F.A0 360455F -
10 - STATOR 110V-127V HIT-340228C.A0 340228C -
*10 - STATOR 220V-230V HIT-340228E.A0 340228E -
*10 - STATOR 230V-240V FOR SIN HIT-340228F.A1 340228F £14.33 £17.20
11 - INTERNAL WIRE (A) (BLACK) HIT-305808.A0 305808 -
12 - INTERNAL WIRE (A) (RED) HIT-312371.A0 312371 -
13 - BALL BEARING 626VVC2PS2L HIT-626VVM.A44 626VVM £5.77 £6.92
*14 - HOUSING (A).(B) SET (MOSS GREEN) HIT-312372.A0 312372 -
*14 - HOUSING (A).(B) SET (OFF BLACK GREEN) HIT-312373.A0 312373 -
15 - NAME PLATE HIT-000000.A3951 000000 -
16 - TAPPING SCREW (W/FLANGE) D4X20 (BLACK) HIT-302086.A29 302086 £1.67 £2.00
17 - INTERNAL WIRE (A) (WHITE) HIT-305807.A0 305807 -
18 - INTERNAL WIRE HIT-312370.A0 312370 -
19 - BRUSH HOLDER HIT-930483.A20 930483 £1.67 £2.00
20 - CARBON BRUSH (1 PAIR) HIT-999041.A20 999041 £5.54 £6.65
*21 - TERMINAL (A) M3.5 (10 PCS.) HIT-960356.A2 960356 £3.64 £4.37
*21 - TERMINAL HIT-980063.A91 980063 £1.67 £2.00
22 - SWITCH (B) (2P SCREW TYPE) W/LOCK HIT-994734.A1 994734 £10.27 £12.32
23 - NOISE SUPPRESSOR FOR NZL HIT-994273.A52 994273 £7.30 £8.76
24 - TERMINAL (A) M3.5 (10 PCS.) FOR NZL HIT-960356.A3 960356 £3.64 £4.37
25 - EARTH TERMINAL FOR NZL HIT-302488.A0 302488 £1.67 £2.00
26 - BRAND LABEL HIT-000000.A3952 000000 -
*27 - CORD ARMOR D7.2 HIT-307217.A1 307217 £1.67 £2.00
*27 - CORD ARMOR D8.8 HIT-303662.A2 303662 £1.67 £2.00
28 - CORD CLIP HIT-960266.A71 960266 £1.67 £2.00
29 - TAPPING SCREW (W/FLANGE) D4X16 (BLACK) HIT-305812.A91 305812 £1.67 £2.00
*30 - CORD (W/CORD ARMOR) HIT-303667.A1 303667 -
*30 - CORD (CORD ARMOR D8.8) FOR NZL HIT-500439Z.A10 500439Z -
*30 - CORD (CORD ARMOR D7.2) FOR CHN HIT-500409Z.A2 500409Z -
*30 - CORD (CORD ARMOR D8.8) FOR SAF HIT-500231Z.A4 500231Z -
*30 - CORD (CORD ARMOR D7.2) FOR HKG HIT-500436Z.A4 500436Z -
*30 - CORD (CORD ARMOR D8.8) FOR BRA HIT-500487Z.A5 500487Z -
30A - CORD (CORD ARMOR D8.8) FOR SIN HIT-500423Z.A12 500423Z -
601 - + DRIVER BIT SET (NO.1 2 3) 65L INCLUD.602-604 HIT-879347.A0 879347 -
602 - + DRIVER BIT NO.1 65L HIT-983004.A0 983004 -
603 - + DRIVER BIT NO.2 65L HIT-983006.A75 983006 -
604 - + DRIVER BIT NO.3 65L HIT-983011.A16 983011 -
605 - - DRIVER BIT SET (4 5 6MM) 50L INCLUD.606-608 HIT-879350.A2 879350 -
606 - - DRIVER BIT (B) 4MMX50 HIT-992675.A3 992675 £5.17 £6.20
607 - - DRIVER BIT (B) 5MMX50 HIT-992676.A1 992676 £5.17 £6.20
608 - - DRIVER BIT (B) 6MMX50 HIT-992677.A3 992677 £5.17 £6.20
609 - SIDE HANDLE HIT-303659.A0 303659 £12.72 £15.27
610 - DEPTH GAUGE HIT-303709.A44 303709 £1.67 £2.00
611 - CHUCK WRENCH 10TL2 HIT-980057.A5 980057 £4.99 £5.99
