Hitachi / Hikoki G13VA Disc Grinder Spare Parts

Hitachi / Hikoki G13VA Disc Grinder Spare Parts

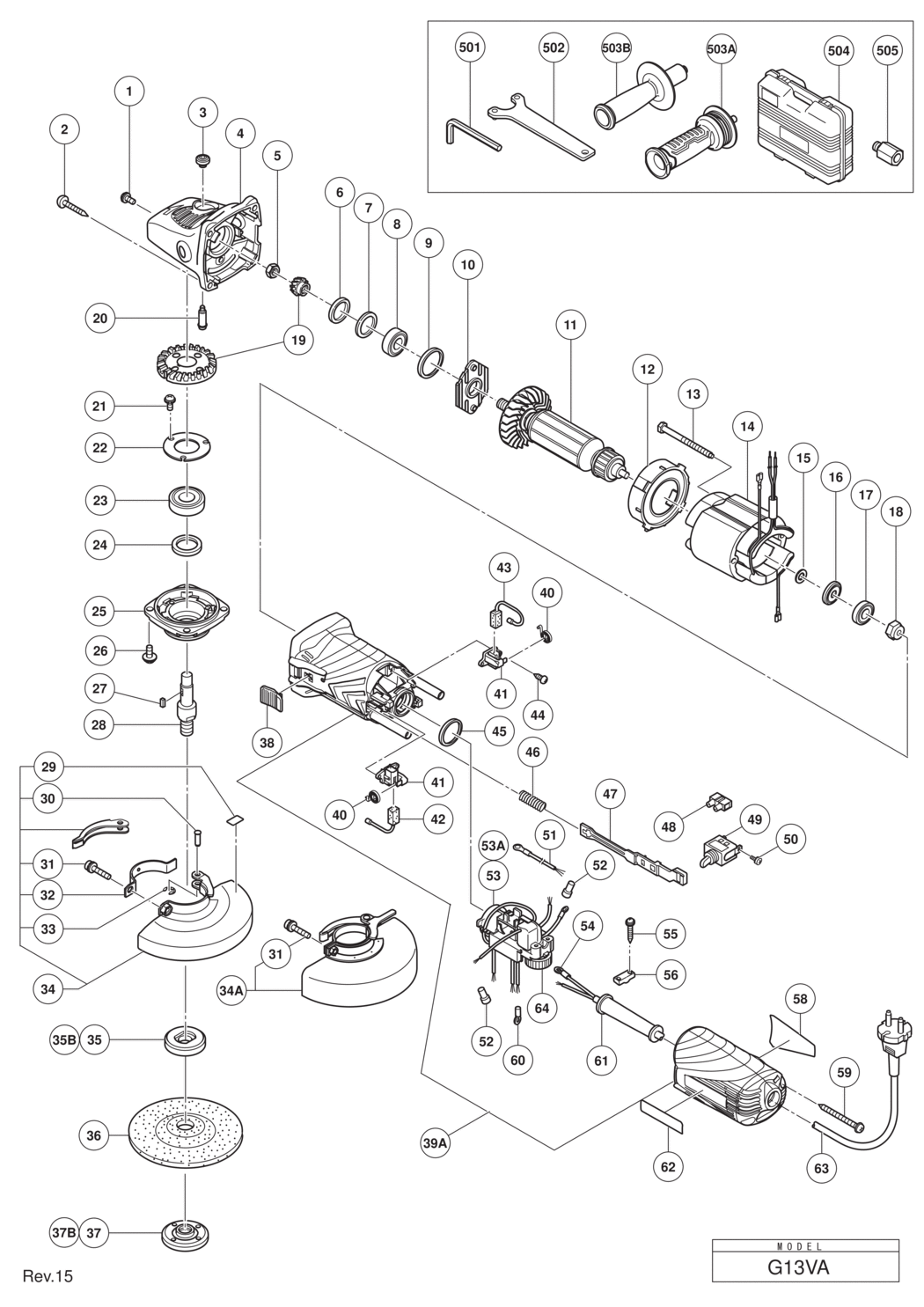

An exploded diagram and spare parts listing for the Hitachi / Hikoki G13VA Disc Grinder
Ex VAT Inc VAT
1 - SEAL LOCK SCREW (W/SP. WASHER) M4X10 HIT-303255.A14 303255 £1.67 £2.00
2 - TAPPING SCREW D5X25 (BLACK) HIT-320523.A1 320523 £1.67 £2.00
3 - PUSHING BUTTON HIT-301944.A1 301944 £1.67 £2.00
4 - GEAR COVER ASS'Y INCLUD.3 HIT-321737.A4 321737 £44.42 £53.30
5 - NUT M8 (10 PCS.) HIT-949558.A16 949558 £1.67 £2.00
6 - SEAL RING (A) HIT-308543.A8 308543 £1.67 £2.00
7 - WASHER (C) HIT-980866.A0 980866 £1.67 £2.00
8 - BALL BEARING 629T12DDC3PS2-L HIT-629T12.A3 629T12 £9.62 £11.54
9 - RUBBER RING HIT-957754.A5 957754 £1.67 £2.00
10 - BEARING COVER HIT-321734.A2 321734 £1.67 £2.00
*11 - ARMATURE 110V HIT-360869C.A0 360869C £56.58 £67.89
*11 - ARMATURE 230V-240V HIT-360869E.A2 360869E £45.58 £54.69
12 - FAN GUIDE HIT-321732.A2 321732 £1.67 £2.00
13 - HEX. HD. TAPPING SCREW D4X70 HIT-982021.A15 982021 £1.67 £2.00
*14 - STATOR 110V HIT-340749C.A0 340749C -
*14 - STATOR ASS'Y 220V-240V HIT-340749E.A1 340749E -
15 - THRUST WASHER HIT-311737.A2 311737 £1.67 £2.00
16 - DUST SEAL (A) HIT-311435.A2 311435 £1.67 £2.00
17 - BALL BEARING 608VVC2PS2L HIT-608VVM.A52 608VVM £5.70 £6.84
18 - MAGNET HIT-325475.A0 325475 £8.05 £9.66
19 - GEAR AND PINION SET HIT-329054.A5 329054 £22.09 £26.51
20 - LOCK PIN HIT-301943.A44 301943 £3.28 £3.93
21 - SEAL LOCK SCREW (W/SP. WASHER) M4X8 HIT-991207.A0 991207 £1.67 £2.00
22 - BEARING COVER (B) HIT-936680.A4 936680 £1.67 £2.00
23 - BALL BEARING 6201DDCMPS2L HIT-6201DD.A23 6201DD £8.64 £10.37
24 - FELT PACKING HIT-308546.A4 308546 £1.67 £2.00
25 - PACKING GLAND HIT-308545.A2 308545 £11.68 £14.02
26 - SEAL LOCK SCREW (W/SP. WASHER) M5X16 HIT-307046.A9 307046 £1.67 £2.00
27 - FEATHER KEY 3X3X8 HIT-944109.A24 944109 £3.28 £3.93
*28 - SPINDLE (A) HIT-994301.A4 994301 £24.03 £28.84
29 - LABEL TILL 7.2014 HIT-311492.A5 311492 £1.67 £2.00
30 - SET PIN TILL 7.2014 HIT-311744.A3 311744 £1.67 £2.00
31 - HEX. SOCKET HD. BOLT (W/WASHERS) M5X20 HIT-316107.A5 316107 -
32 - SET PIECE (B) TILL 7.2014 HIT-311491.A3 311491 £6.97 £8.36
33 - RETAINING RING (E-TYPE) FOR D2.5 SHAFT TILL 7.2014 HIT-874759.A1 874759 £1.67 £2.00
34A - WHEEL GUARD ASS'Y (TOOLLESS TYPE) INCLUD.31 HIT-337232.A2 337232 -
*35 - WHEEL WASHER HIT-937817Z.A3 937817Z £8.88 £10.66
36 - D. C. WHEELS 125MM A36Q (25 PCS.) HIT-316822.A10 316822 -
*37B - WHEEL NUT M14 HIT-339579.A3 339579 £6.23 £7.48
38 - SLIDE SWITCH KNOB HIT-330810.A0 330810 -
39A - HOUSING SET HIT-371716.A0 371716 -
40 - SPRING HIT-308536.A2 308536 £1.67 £2.00
41 - BRUSH HOLDER HIT-308535.A0 308535 £8.35 £10.02
42 - CARBON BRUSH (1 PAIR) HIT-999088.A14 999088 £5.23 £6.28
43 - CARBON BRUSH (AUTO STOP TYPE) (1 PAIR) HIT-999076.A6 999076 £19.14 £22.97
44 - TAPPING SCREW D3X10 HIT-306945.A2 306945 £1.67 £2.00
45 - RUBBER RING HIT-995662.A6 995662 £1.67 £2.00
46 - SPRING HIT-314429.A22 314429 £1.67 £2.00
47 - SLIDE BAR HIT-330811.A1 330811 -
48 - PILLAR TERMINAL HIT-938307.A53 938307 £3.28 £3.93
49 - SWITCH (1P SOLDER TYPE) INCLUD.50 HIT-314603.A15 314603 £15.38 £18.45
50 - MACHINE SCREW (W/WASHER) M3.5X6 HIT-305499.A10 305499 £1.67 £2.00
51 - INTERNAL WIRE HIT-331932.A1 331932 -
52 - CONNECTOR 50091 (10 PCS.) HIT-959140.A85 959140 £4.98 £5.97
*53 - CONTROLLER 110V-127V INCLUD.64 HIT-330812.A0 330812 -
*53 - CONTROLLER 220V-240V INCLUD.64 HIT-330813.A0 330813 -
54 - TERMINAL HIT-980063.A98 980063 £1.67 £2.00
55 - TAPPING SCREW (W/FLANGE) D4X16 HIT-984750.A130 984750 £1.67 £2.00
56 - CORD CLIP HIT-937631.A153 937631 £1.67 £2.00
58 - NAME PLATE HIT-000000.A3883 000000 -
59 - TAPPING SCREW (W/FLANGE) D4X50 (BLACK) HIT-331933.A0 331933 -
60 - TERMINAL HIT-311741.A13 311741 -
61 - CORD ARMOR D8.8 HIT-953327.A74 953327 £1.67 £2.00
62 - BRAND LABEL HIT-000000.A3884 000000 -
*63 - CORD (CORD ARMOR D8.8) FOR GBR (230V) HIT-500435Z.A78 500435Z £14.14 £16.97
*63 - CORD (CORD ARMOR D8.8) FOR GBR (110V) HIT-500461Z.A59 500461Z £15.56 £18.67
64 - DIAL HIT-371746.A0 371746 -
501 - HEX. BAR WRENCH 4MM HIT-944458.A57 944458 £1.67 £2.00
502 - WRENCH HIT-711271.A16 711271 £4.16 £4.99
*503A - SIDE HANDLE HIT-336865.A7 336865 -
*505 - HANDLE JOINT HIT-370397.A0 370397 -
*601 - RUBBER PAD HIT-937825Z.A26 937825Z -
*602 - WASHER NUT HIT-937826Z.A0 937826Z £8.48 £10.18
603 - SANDING DISCS 125MM C-P16 (10 PCS.) HIT-314062.A12 314062 -
604 - SANDING DISCS 125MM C-P20 (10 PCS.) HIT-314063.A0 314063 -
605 - SANDING DISCS 125MM C-P24 (10 PCS.) HIT-314064.A12 314064 -
606 - SANDING DISCS 125MM C-P30 (10 PCS.) HIT-314065.A0 314065 -
607 - SANDING DISCS 125MM C-P36 (10 PCS.) HIT-314066.A12 314066 -
608 - SANDING DISCS 125MM C-P40 (10 PCS.) HIT-314067.A0 314067 -
609 - SANDING DISCS 125MM C-P50 (10 PCS.) HIT-314068.A12 314068 -
610 - SANDING DISCS 125MM C-P60 (10 PCS.) HIT-314069.A0 314069 -
611 - SANDING DISCS 125MM C-P80 (10 PCS.) HIT-314070.A12 314070 -
612 - SANDING DISCS 125MM C-P100 (10 PCS.) HIT-314071.A0 314071 -
613 - SANDING DISCS 125MM C-P120 (10 PCS.) HIT-314072.A12 314072 -
*615 - SUPER WASHER EXCEPT FOR USA HIT-310338.A7 310338 £23.30 £27.96
616 - WHEEL GUARD BASE SET WITH BASE FOOT HIT-332787.A5 332787 -
617 - WHEEL GUARD (FOR CUTTING) WITHOUT BASE FOOT HIT-332788.A1 332788 -
